Colector de calefacción por suelo radiante

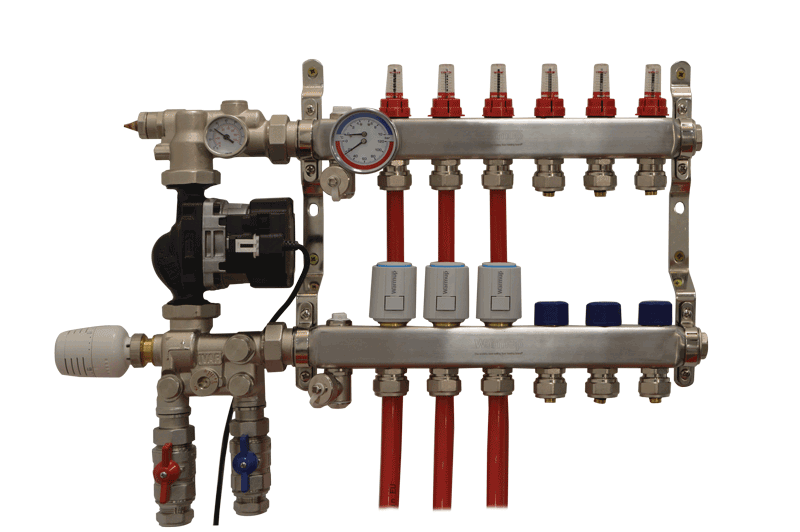

El colector Warmup S3 proporciona la regulación de hasta doce circuitos de calefacción por suelo radiante con una unidad de mezcla opcional disponible para proporcionar un control avanzado de la temperatura del agua.
Colector para suelo radiante
El colector Warmup S3 proporciona la regulación de hasta doce circuitos de calefacción por suelo radiante con una unidad de mezcla opcional disponible para proporcionar un control avanzado de la temperatura del agua.

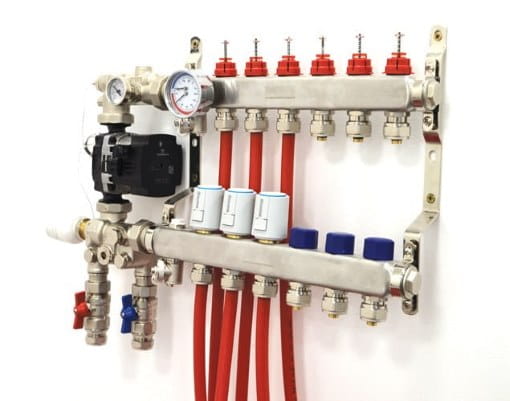

Colector de acero inoxidable
Con un puerto de 1.90 cm y una salida de aire en cada brazo del distribuidor, el lavado, llenado y eliminación del aire de los sistemas durante la puesta en marcha es simple. Cada brazo de flujo está equipado con un termómetro que hace que las pruebas de presión sean rápidas y confiables, con medidores de flujo Taconova de 0 a 5 l min que brindan un balanceo preciso, confiable y eficiente del sistema.
Las conexiones Eurocone de 1.90 cm en el colector permiten el uso de conectores de tubería Warmup de 16x2mm y 12x2mm, así como conectores estándar de terceros, lo que facilita la actualización de un antiguo sistema de terceros con el colector Warmup S3 avanzado y los controles SMART ™.
Garantía
El colector Warmup S3 está diseñado para una fácil instalación, puesta en servicio y años de servicio sin problemas. Cada brazo de colector está forjado en una sola pieza de acero inoxidable sin juntas y está equipado con componentes de alta calidad para una especificación líder en el mercado que está respaldada por la garantía de 10 años de Warmup.
Beneficios clave del colector
Desempeño confiable
Las rigurosas pruebas realizadas en la etapa de fabricación aseguran que el sistema es confiable y funciona como se requiere.
Construido en una sola pieza
Los colectores de acero inoxidable austenítico tipo 304 grabados con láser y pulidos funcionarán bien y mantendrán su buen aspecto por toda su vida útil.
Una elección de circuitos
Disponible de 2-12 puertos para satisfacer sus necesidades.
Medidores de flujo taconova
Incorpora el rendimiento preciso y probado de la tecnología de medidores de flujo solo disponible en Taconova.
Sin costosos extras
El colector S3 está completamente equipado de serie, lo que facilita la puesta en marcha y la operación.
Amortiguación acústica
Los soportes múltiples vienen con inserciones acústicas para mantener el ruido de funcionamiento al mínimo.

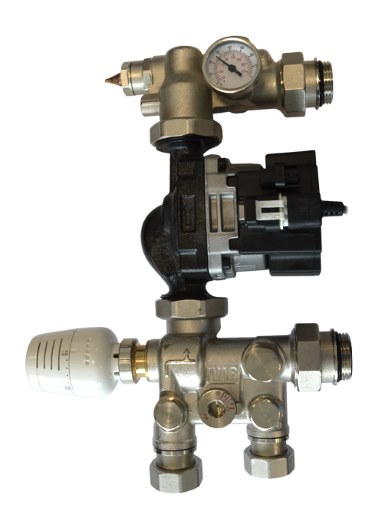

Válvula mezcladora S3 colector
La unidad de mezcla Warmup S3 se agrega al colector siempre que se requiera la regulación local de la temperatura del agua o la separación hidráulica del circuito primario.
La temperatura del sistema se puede limitar a cualquier valor entre 20 ° C y 60 ° C, lo que permite la puesta a punto con cementos a 25 ° C en línea con los estándares y ajustarse a la temperatura más eficiente a partir de entonces, con un dispositivo anti-manipulación que garantiza que continúe para operar de manera eficiente.
La unidad de mezcla única está diseñada para complementar todas las fuentes de calor, no solo las calderas de condensación de gas, incluidas las bombas de calor, la biomasa y la energía solar térmica. Sin la inclusión de la Unidad de Mezcla de Warmup, el agua sobrecalentada debido a los ciclos de esterilización o la ganancia solar máxima podría pasar el agua sobrecalentada al piso y causar daños.
Beneficios clave de la unidad de mezcla
Mezcla de 3 vías
La unidad de mezcla única proporciona un control de mezcla completo de 3 vías que lo hace compatible con todas las fuentes de calor.
Bypass ajustables
Con derivaciones del circuito primario y secundario integrales, la unidad de mezcla facilita la puesta en marcha sin necesidad de comprar costosos extras.
Circulador Grundfos UPM3
Cuando se configura para funcionar en su modo de presión constante, este circulador de 70 kPa hace que la configuración de los medidores de flujo sea simple, y los caudales permanezcan constantes, independientemente de la carga del distribuidor.
Construcción robusta
La construcción de latón niquelado es robusta y resistente a la corrosión, complementando la estética del colector Warmup S3.
Aislamiento del circulador
La válvula de aislamiento en línea ubicada sobre el circulador evita el paso de los circuitos de agua durante el llenado y permite que el circulador se reemplace fácilmente cuando sea necesario.
Operación de bajo ruido
El diseño avanzado de la unidad de mezcla minimiza el ruido mecánico e hidráulico.

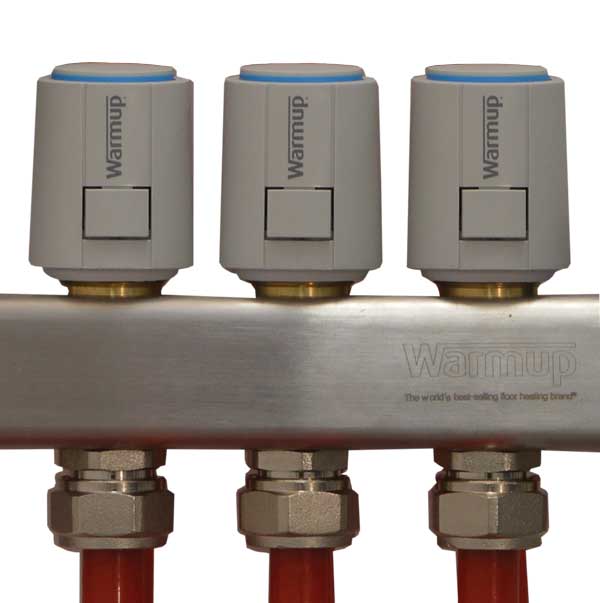

Actuador Colector S3
Los actuadores WHS-M-S3-ACT230 se utilizan en combinación con los colectores Warmup S3 para controlar las válvulas del circuito. Mientras está en funcionamiento, el actuador consume menos de 1W de potencia, lo que lo convierte en el actuador más eficiente de su clase.
Los actuadores se montan mediante sistema de clic y se ponen en servicio fácilmente. En esta condición, el disco indicador solo se levanta marginalmente, sin azul visible.
Después de completar su primer ciclo de potencia total, el actuador funciona de manera normalmente cerrada, abriendo la válvula cuando se suministre energía según la demanda de calefacción.
Para el control múltiple de zonas múltiples, los actuadores Warmup S3 se agregan a cada circuito. Con menos de 1W cada uno mientras está activo, este actuador de quinta generación es resistente al agua y posee la clasificación IP54, extremadamente confiable y respetuoso con el medio ambiente.
Se suministran ‘abiertos’ para un fácil montaje con un “clic”. Durante la operación, el indicador de 360 ° de claro muestra la posición actual de la válvula, desde su posición de apagado, normalmente cerrada, hasta estar completamente abierta. Al proporcionar una fuerza de accionamiento de 100N en la válvula, evita cualquier flujo involuntario a través de la válvula durante la operación o la prueba de presión.
Beneficios clave del actuador
Indicador de estado 360 °
El disco azul claro en la parte superior del actuador proporciona visibilidad en cualquier ángulo e indicación táctil en lugares difíciles de ver.
Montaje fácil
Con un collar de montaje y un actuador separados, es fácil atornillar el collar antes de simplemente colocar el actuador en su lugar.
Energía eficiente
Con solo 1 W de potencia de funcionamiento, este actuador de 5ª generación es extremadamente eficiente en energía.

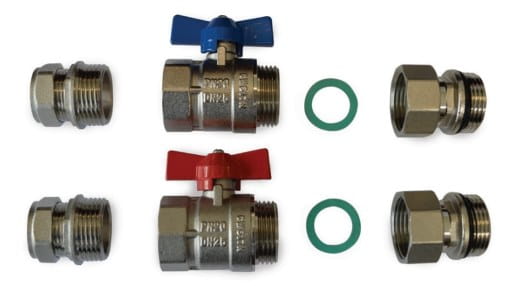

Válvulas de aislamiento del colector S3
El kit WHS-M-S3-VALVES permite que el colector de su sistema de calefacción por suelo radiante se aísle fácilmente del circuito primario. El kit se ha especificado para adaptarse a la gama de colectores WHS-M-S3-XX cuando está equipado con o sin la unidad de mezcla WHS-MS3-MIX. Con las VÁLVULAS WHS-M-S3 aisladas, el colector puede llenarse, drenarse, someterse a pruebas de presión, etc., sin conectar el circuito primario.
Cada una de las válvulas se suministra en tres piezas para facilitar su uso y versatilidad. Los tornillos de unión de 25.4 mm en el colector o la unidad de mezcla, permiten que las manijas de las válvulas rojas o azules estén orientadas correctamente y el adaptador opcional de 22 mm permite que las válvulas se conecten a suministros primarios de 25.4mm G macho o 22 mm.
Válvulas de aislamiento beneficios clave
Versátil
Conecta el colector a suministros primarios de cobre y plástico de 25.4mm macho o 22 mm.
Montaje facil
La unión de 25.4mm permite que las válvulas estén correctamente orientadas cada vez
Código de color
Las manijas de las válvulas rojas y azules permiten una fácil indicación del flujo y retorno
